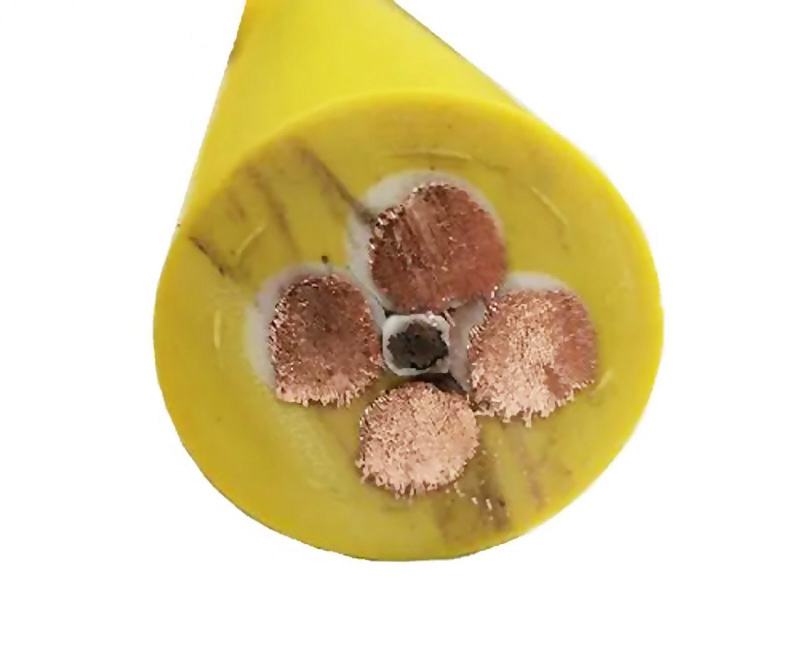

KWYR，KWYRP，KFWYR，KFWYRP耐高温电缆
本产品适用于沟通额外电压450/750V及以下移动或固定敷设用电器外表连接线或信号传输，电缆具有较好的热稳定性，能在高温、高寒环境、腐蚀性中坚持杰出的电功能和柔软性，合适冶金、电力、石化及移动设备制作等职业具有移动耐温防腐等特殊要求场合运用。
二、产品履行规范
Q/ZS2003-10；阻燃耐火功能实验履行GB12666-90规范
三、运用特性
1、KFWYRP耐高温电缆沟通额外电压：U0/U 450/750V；
2、导体最高工作温度：180℃；
3、最低环境温度：硅橡胶护套：固定敷设-60℃非固定敷设-20℃；
4、电缆装置敷设温度应不底小于-25℃；
5、电缆答应曲折半径：非铠装电缆最小为电缆外径6倍。
四、根本类型及称号
| 型 号 |
产 品 名 称 |
| KFWYR |
氟绝缘和硅护套操控软电缆 |
| KFWYRP |
氟绝缘和硅护套屏蔽操控软电缆 |
| KWYR |
硅绝缘和硅护套操控软电缆 |
| KWYRP |
硅绝缘和硅护套屏蔽操控软电缆 |
补白：1、如需阻燃型硅橡胶电缆，类型前加ZR；
2、硅橡胶绝缘电缆在芯数多、截面大的状况下替代硅橡胶绝缘和护套耐热操控电缆，适用状况与硅橡胶护套电缆类似，长期运用温度为-60℃-200℃；
3、导体线芯中铜丝可采用镀锡。
五、代号称号和意义
| 项目 |
代号 |
说 明 |
| 阻燃特性 |
ZR |
阻燃硅橡胶护套 |
| 系列代号 |
K |
操控电缆 |
| 绝缘资料 |
G |
硅橡胶 |
| 护套资料 |
G |
硅橡胶 |
| YVF |
丁晴聚氯乙稀 |
| 屏蔽资料 |
P |
铜丝织造屏蔽 |
| P1 |
镀锡铜丝屏蔽 |
| 导体结构 |
A |
单股导体 |
| B |
7股绞合导体 |
| R |
多股绞合导体 |
六、首要技术指标
1、制品电缆导体直流电阻(契合GB3956规则)；
2、20℃时绝缘电阻不小于500MΩ/KM；
3、制品电缆饱尝沟通50HZ 2.5KV/5min电压实验不击穿。
七、硅橡胶操控电缆根本电缆标准及结构参数
线芯×标称截面
(mm2) |
导体结构(根数×直径)
(mm) |
电缆zui大外径(mm) |
参阅分量(kg/km) |
| KWYR |
KWYRP |
KFWYR |
KFWYRP |
| 2×0.75 |
24×0.20 |
9.2 |
10.0 |
78 |
118 |
| 2×1.0 |
32×0.20 |
9.5 |
10.6 |
87 |
127 |
| 2×1.5 |
48×0.20 |
10.2 |
11.5 |
114 |
164 |
| 2×2.5 |
51×0.25 |
10.5 |
12.5 |
156 |
210 |
| 3×0.75 |
24×0.20 |
10.5 |
11.5 |
93 |
133 |
| 3×1.0 |
32×0.20 |
11.5 |
12.9 |
100 |
152 |
| 3×1.5 |
48×0.20 |
12.0 |
13.8 |
126 |
177 |
| 3×2.5 |
51×0.25 |
12.5 |
14.8 |
180 |
243 |
| 4×0.75 |
24×0.20 |
11.0 |
12.5 |
110 |
160 |
| 4×1.0 |
32×0.20 |
11.5 |
13.0 |
120 |
173 |
| 4×1.5 |
48×0.20 |
12.0 |
13.5 |
151 |
205 |
| 4×2.5 |
51×0.25 |
14.5 |
15.5 |
220 |
270 |
| 5×0.75 |
24×0.20 |
12.0 |
13.0 |
118 |
168 |
| 5×1.0 |
32×0.20 |
12.5 |
13.5 |
140 |
200 |
| 5×1.5 |
48×0.20 |
13.0 |
14.2 |
190 |
250 |
| 5×2.5 |
51×0.25 |
14.0 |
15.2 |
290 |
380 |
| 7×0.75 |
24×0.20 |
12.5 |
13.5 |
141 |
201 |
| 7×1.0 |
32×0.20 |
13.0 |
14.2 |
162 |
231 |
| 7×1.5 |
48×0.20 |
13.6 |
14.6 |
230 |
290 |
| 7×2.5 |
51×0.25 |
15.5 |
16.5 |
350 |
360 |
| 8×0.75 |
24×0.20 |
13.5 |
14.5 |
165 |
224 |
| 8×1.0 |
32×0.20 |
14.0 |
15.0 |
190 |
223 |
| 8×1.5 |
48×0.20 |
15.8 |
17.2 |
278 |
281 |
| 8×2.5 |
51×0.25 |
17.0 |
18.2 |
410 |
560 |
| 10×0.75 |
24×0.20 |
14.1 |
15.4 |
210 |
310 |
| 10×1.0 |
32×0.20 |
15.0 |
16.0 |
260 |
394 |
| 10×1.5 |
48×0.20 |
17.1 |
18.1 |
345 |
460 |
| 10×2.5 |
51×0.25 |
21.0 |
22.1 |
510 |
640 |
| 12×0.75 |
24×0.20 |
15.5 |
16.5 |
245 |
345 |
| 12×1.0 |
32×0.20 |
17.2 |
18.2 |
287 |
387 |
| 12×1.5 |
48×0.20 |
18.0 |
19.0 |
372 |
500 |
| 12×2.5 |
51×0.25 |
21.0 |
22.0 |
577 |
680 |
| 14×0.75 |
24×0.20 |
17.0 |
18.0 |
280 |
380 |
| 14×1.0 |
32×0.20 |
17.6 |
19.0 |
321 |
440 |
| 14×1.5 |
48×0.20 |
19.0 |
20.0 |
440 |
560 |
| 14×2.5 |
51×0.25 |
21.0 |
22.0 |
580 |
780 |
| 19×0.75 |
24×0.2 |
15.8 |
16.8 |
340 |
450 |
| 19×1.0 |
32×0.20 |
17.0 |
18.0 |
400 |
520 |
| 19×1.5 |
48×0.20 |
20.0 |
21.0 |
520 |
650 |
| 19×2.5 |
51×0.25 |
23.0 |
24.0 |
845 |
1023
|
