珠江电缆耐火YJV电缆
耐火电缆是指在火焰焚烧情况下可以坚持必定时刻安全运转的电缆。我国国家规范GA 306.2-2007将耐火实验分A、B两种等级，A级火焰温度950~1000℃，继续供火时刻90min（引荐），B级火焰温度750~800℃，继续供火时刻90 min（引荐），整个实验期间，试样应接受产品规则的额外电压值。耐火电缆广泛应用于高层建筑、地下铁道、地下街、大型电站及重要的工矿企业等与防火安全和消防救生有关的当地，例如，消防设备及紧迫导游灯等应急设备的供电线路和操控线路。
中文名 耐火电缆
外文名 Fire-resistance cable
导 体 铜导体
履行规范 GA 306.2-2007、GB/T 19216.21-2003
工作温度 90℃
实验办法 GB/T 19216

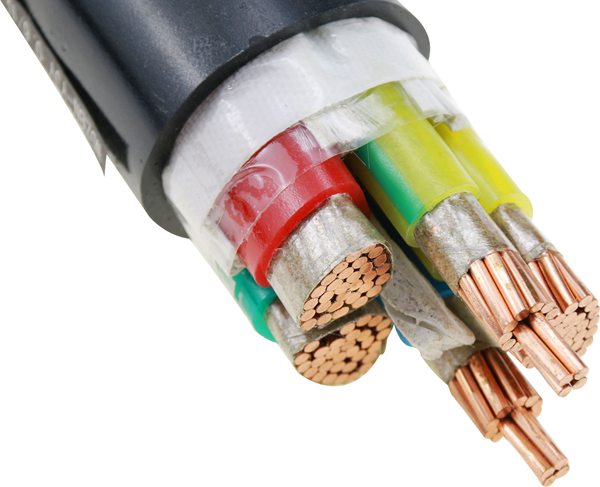

珠江电缆耐火电缆图片，耐火层电缆
1.沟通额外电压：U。/U（V系列：600/1000V，K系列：450/750V，B系列：450/750V）。
2.电缆最高长时刻工作温度
（1）阻烯聚氟乙烯绝缘及护套：70℃和105℃两种；交联聚乙烯绝缘：90℃；
（2）氟塑料绝缘和护套：220℃和260℃两种；氟塑料绝缘和105℃阻燃聚氟乙烯护套：90℃和125℃两种。
（3）低卤低烟阻燃PVC绝缘和护套：70℃；无卤低烟阻燃聚烯烃绝缘和护套：90℃和125℃两种。
3.最低环境温度：
（1）阻燃聚氯乙烯绝缘和护套：固定敷设-40℃；非固定敷设-15℃；
（2）氟塑料绝缘和护套：固定敷设-60℃；非固定敷设-20℃；
4.电缆安全敷设温度不该低于0℃。
5.耐火特性：
契合GA 306.2-2007、GB/T 19216.21-2003规则
火焰温度 火焰温度 950℃-1000℃ 火焰温度 750℃-800℃
焚烧时刻 焚烧时刻90min（引荐） 焚烧时刻90min（引荐）
附加电压 额外电压（最小100V） 额外电压（最小100V）
耐火等级 A类（IA级~IVA级） I~IV级
6.敷设引荐的答应曲折半径：非铠装、织造屏蔽电缆应不小于电缆外径的6倍；
钢带铠装电缆应不小于电缆外径的12倍；
氟塑料绝缘和护套资料电缆应不小于电缆外径的8倍 [1]
|
NA-YJV/NB-YJV
|
交联聚乙烯绝缘聚氯乙烯护套A(B)类耐火电力电缆
|
可敷设在对耐火有要求的室内、地道及管道中。
|
|
NA-YJV22/NB-YJV22
|
交联聚乙烯绝缘钢带铠装聚氯乙烯护套A(B)类耐火电力电缆
|
适合对耐火有要求时埋地敷设，不适合管道内敷设。
|
|
WDNA-YJY/WDNB-YJY
|
交联聚乙烯绝缘聚烯烃护套A(B)类无卤低烟耐火电力电缆
|
可敷设在对无卤低烟且耐火有要求的室内、地道及管道中。
|
|
WDNA-YJY23/WDNB-YJY23
|
交联聚乙烯绝缘钢带铠装聚烯烃护套A(B)类无卤低烟耐火电力电缆
|
适合对无卤低烟且耐火有要求时埋地敷设，不适合管道内敷设。
|
1.类型组成
阻燃和耐火电线电缆的类型由产品焚烧特性代号和相关电线电缆类型两部分组成
2、焚烧特性代号表
|
代号
|
称号
|
|
Za
|
阻燃
|
|
ZA
|
阻燃A类
|
|
ZB
|
阻燃B类
|
|
ZC
|
阻燃C类
|
|
ZDb
|
阻燃D类
|
|
省掉
|
有卤
|
|
W
|
无卤
|
|
D
|
低烟
|
|
U
|
低毒
|
|
N
|
耐火
|
|
NJ
|
耐火加冲击
|
|
NS
|
耐火加喷水
|
| |
a Z为单根阻燃，仅用于基材不含卤素的产品。基材含卤素的，Z省掉。
b ZD为成束焚烧D类，适用于外径不大于12mm即较细的产品。
|
|
